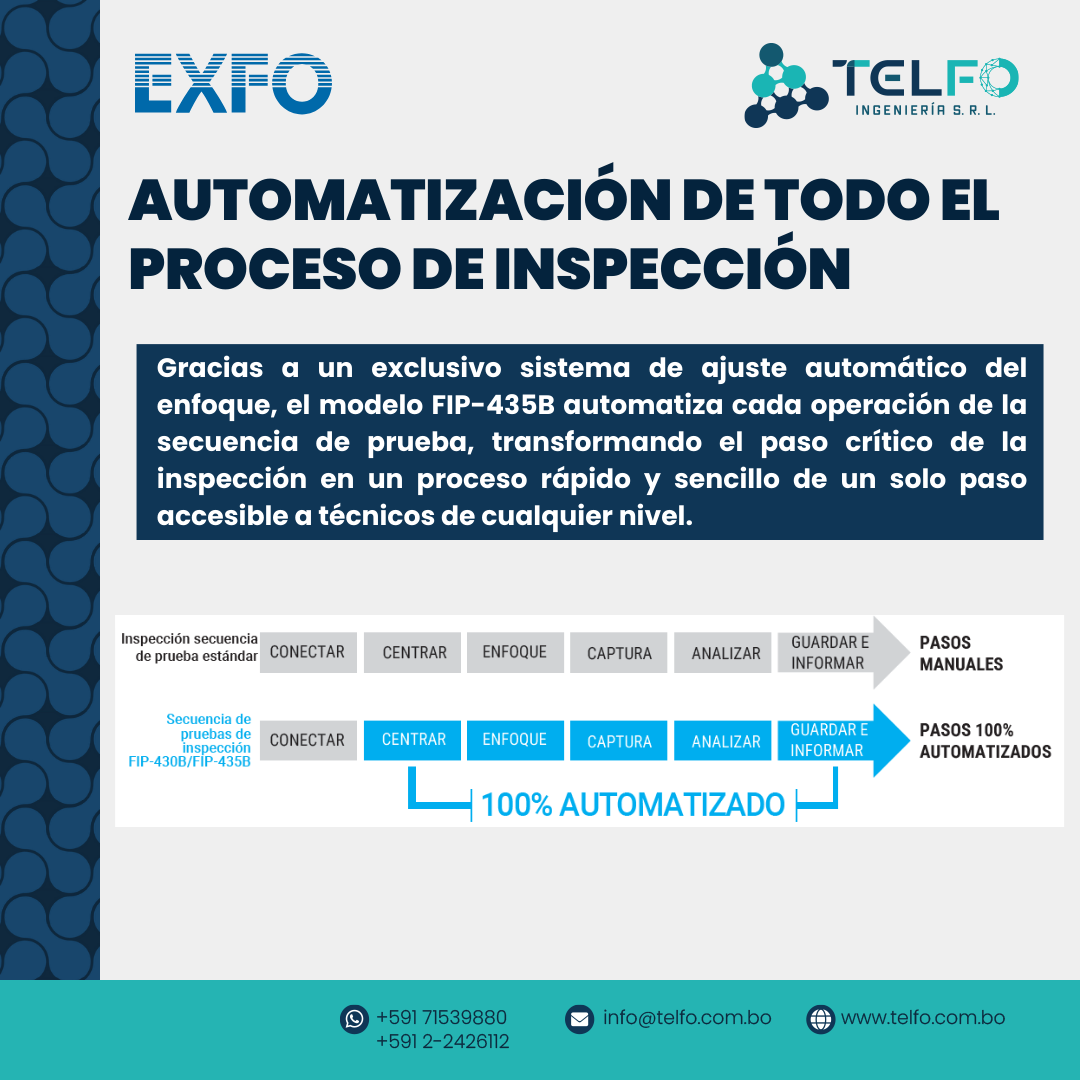

AUTOMATIZACIÓN DE TODO EL PROCESO DE INSPECCIÓN

Convertir la inspección de fibras en un proceso de un solo paso. Gracias a un exclusivo sistema de ajuste automático del enfoque, los modelos FIP-430B y FIP-435B automatizan cada operación de la secuencia de prueba, transformando el paso crítico de la inspección en un proceso rápido y sencillo de un solo paso accesible a técnicos de cualquier nivel.

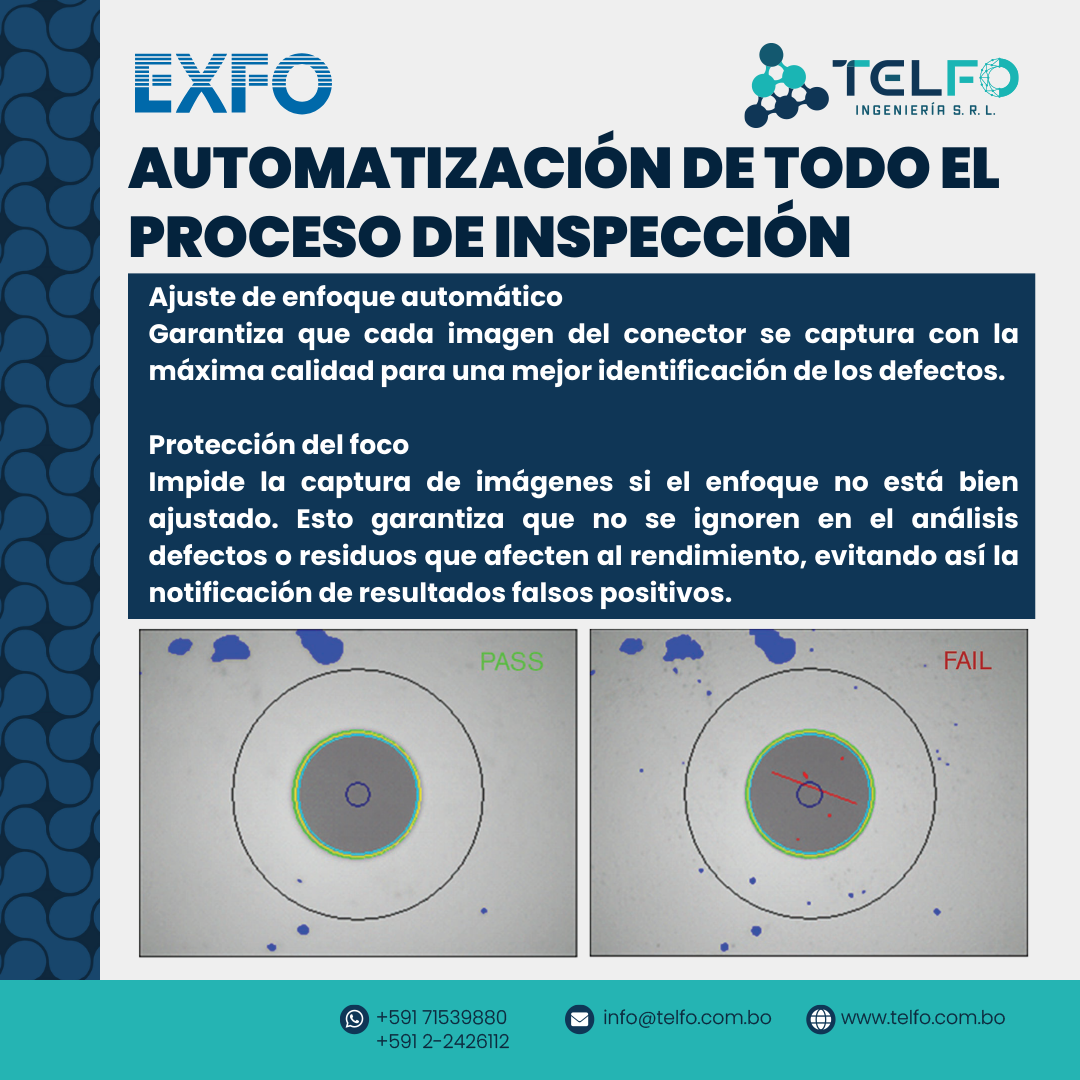

Ajuste de enfoque automático
Garantiza que cada imagen del conector se captura con la máxima calidad para una mejor identificación de los defectos.

Protección del foco
Impide la captura de imágenes si el enfoque no está bien ajustado. Esto garantiza que no se ignoren en el análisis defectos o residuos que afecten al rendimiento, evitando así la notificación de resultados falsos positivos.

Modos de funcionamiento
El FIP-435B es compatible con dispositivos iOS y Android. La transmisión de vídeo en directo se realiza a través de WiFi sin necesidad de conexión por cable entre el videoscopio y el dispositivo inteligente. El instrumento inalámbrico también es compatible con las plataformas FTB y MaxTester de EXFO (conectadas mediante cable USB o WiFi), así como con el software ConnectorMax2 (en un PC con Windows).
Los microscopios de la serie FIP-4X0B (FIP-410B/FIP-420B y FIP-430B) son microscopios de inspección con cable USB compatibles con las plataformas FTB y MaxTester de EXFO, así como con el software ConnectorMax2 (en un PC con Windows).

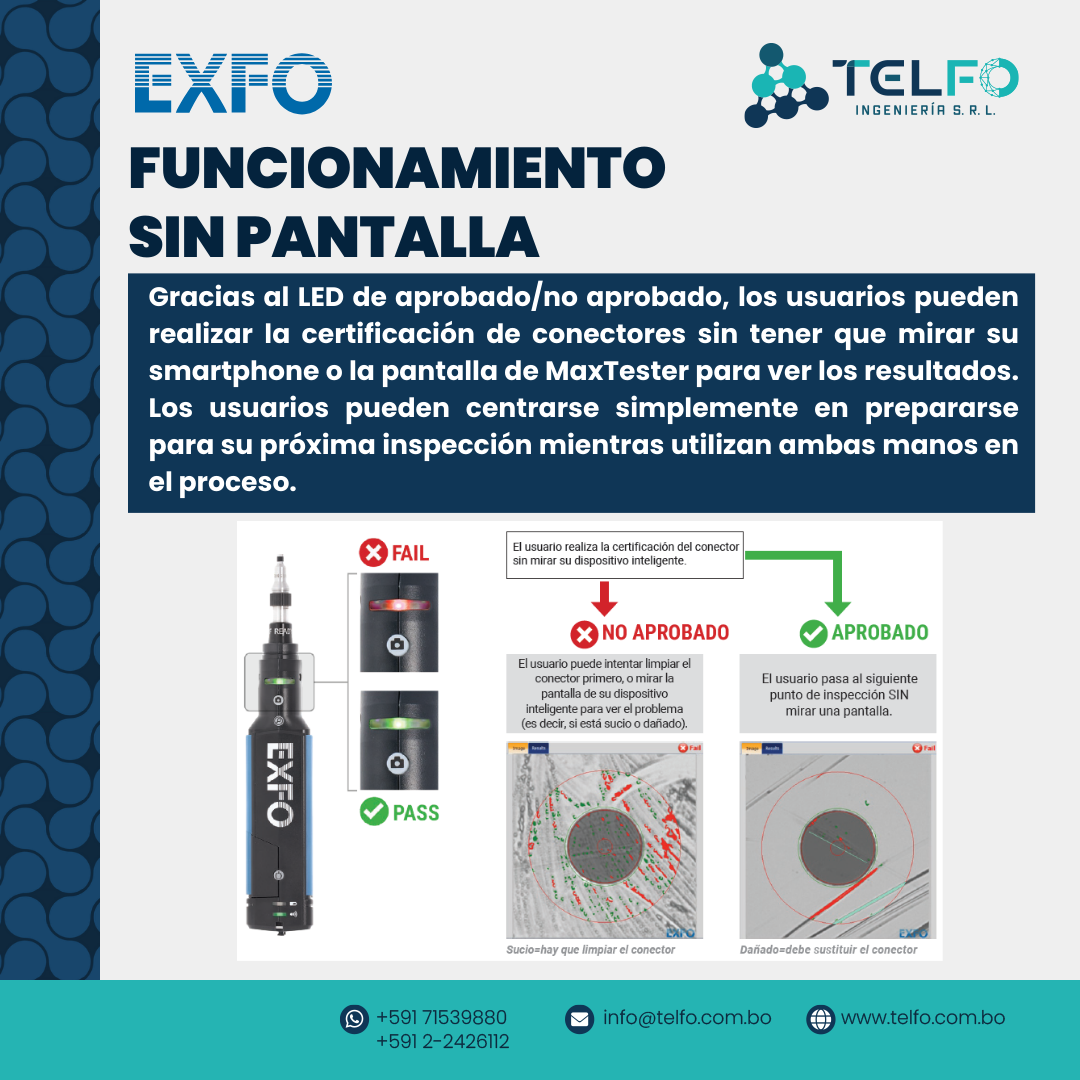

FUNCIONAMIENTO SIN PANTALLA

Gracias al LED de aprobado/no aprobado, los usuarios pueden realizar la certificación de conectores sin tener que mirar su smartphone o la pantalla de MaxTester para ver los resultados. Los usuarios pueden centrarse simplemente en prepararse para su próxima inspección mientras utilizan ambas manos en el proceso.

FIP-400B COMPATIBILIDAD UNIVERSAL

Gracias a su puerto USB, la serie FIP-400B es compatible con todo el ecosistema FTB, la serie OTDR MaxTester 700B, los OLTS MaxTester 940/945, la pantalla MAX-FIP, las plataformas LTB y los PC y portátiles.

OBTENGA RESULTADOS DE INSPECCIÓN PRECISOS

La función de autoenfoque de los modelos FIP-430B y FIP-435B no sólo facilita enormemente la inspección, sino que también permite optimizar el ajuste del enfoque para garantizar la detección de todos los defectos capaces de afectar al rendimiento del conector. El sistema autoajusta el centrado de la imagen para garantizar la visibilidad de todas las zonas de inspección y, a continuación, ajusta automáticamente el enfoque para lograr la mejor resolución óptica. A continuación, se aplica la norma IEC (o personalizada) para ofrecer resultados de certificación precisos en un instante. Los problemas de enfoque y centrado de la imagen y los resultados imprecisos de los análisis son ya cosa del pasado.

INSPECCIÓN MULTIFIBRA SEMIAUTOMATIZADA

Los usuarios pueden inspeccionar de forma rápida y sencilla todos los conectores MPO de una o varias filas en paneles densamente poblados sin perder ninguna fibra ni tener que manipular uno o varios mandos de exploración, y hacerlo bien a la primera. El FIPT-400-MF utiliza un disparador para escanear eficazmente todas las fibras. Estas características permiten inspeccionar paneles densamente poblados sin tener que molestar a las fibras adyacentes que puedan estar transportando información. Los usuarios pueden manejar fácilmente la FIPT-400-MF con una sola mano: proporciona una inspección de fibras automatizada y sin problemas.

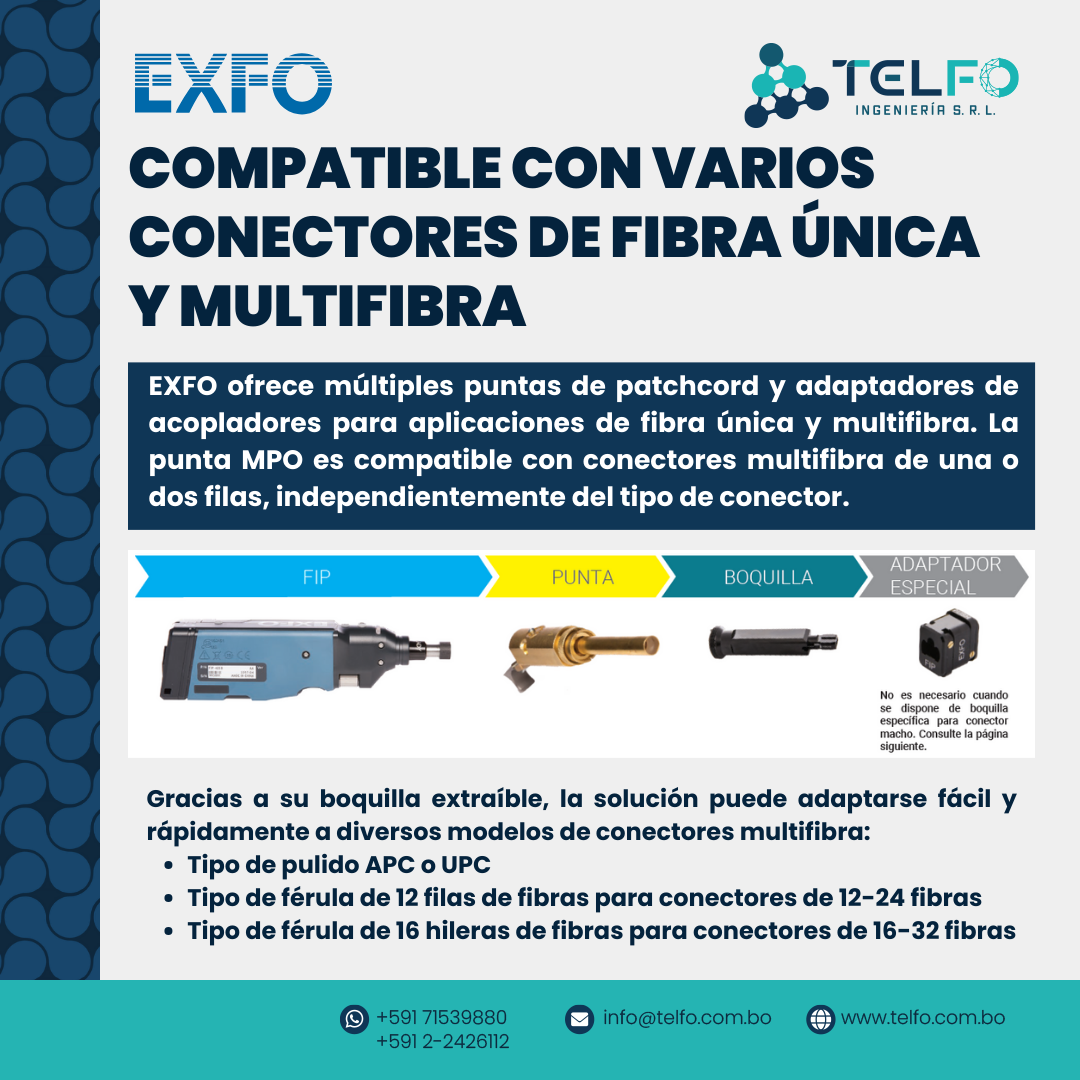

COMPATIBLE CON VARIOS CONECTORES DE FIBRA ÚNICA Y MULTIFIBRA

EXFO ofrece múltiples puntas de patchcord y adaptadores bulkhead para aplicaciones de fibra única y multifibra. Estas puntas y adaptadores están fabricados para adaptarse a una amplia gama de tipos y diseños de conectores de fibra que se utilizan actualmente sobre el terreno, incluidos FC, SC, LC, ST para conectores UPC y APC o FTTH/FTTA. La punta MPO es compatible con conectores multifibra de una o dos filas, independientemente del tipo de conector. Para más información, consulte nuestra guía de adaptadores de puntas. Gracias a su boquilla extraíble, la solución puede adaptarse fácil y rápidamente a diversos modelos de conectores multifibra:

• Tipo de pulido APC o UPC
• Tipo de férula de 12 filas de fibras para conectores de 12-24 fibras
• Tipo de férula de 16 hileras de fibras para conectores de 16-32 fibras

Las aplicaciones también incluyen conectores Q-ODC-12®, OptiTip® y HMFOC®. Basta con intercambiar las puntas para pasar fácilmente de monofibra a multifibra utilizando el mismo microscopio preparado para MF.

CERTIFICACIÓN AUTOMÁTICA DE CONECTOR APROBADO/NO APROBADO

Gracias a su avanzado algoritmo de software integrado, ConnectorMax2 realiza análisis automáticos de aprobado/no aprobado en cuestión de segundos y garantiza que no se omita ninguna fibra.

• No es necesario seguir las fibras y contarlas manualmente: la interfaz numera cada fibra automáticamente y evalúa el estado de aprobado/no aprobado de todo el conector, así como de cada fibra individual.
• La interfaz de EXFO permite una rápida evaluación de todo el conector multifibra en una sola vista.
• Acceda a una sola fibra y a todo el estado aprobado/fallido del conector de una sola vez mediante una sencilla interfaz sin encontrarse con estados de fallo que podrían estar causados por fibras no utilizadas o ausentes.
• Navegue rápidamente por imágenes de alta resolución de fibras individuales seleccionando fibras en la vista del conector o simplemente deslizando el dedo sobre la imagen de la fibra.

ConnectorMax admite varias configuraciones de fibra dentro de los conectores multifibra. Esta función acelera el proceso de inspección y análisis al omitir las ubicaciones de fibra no utilizadas.
ConnectorMax incluye completas funciones de documentación, accesibles en la palma de su mano desde su dispositivo móvil. Puede archivar sus resultados, crear y compartir informes fácilmente en cuestión de segundos.

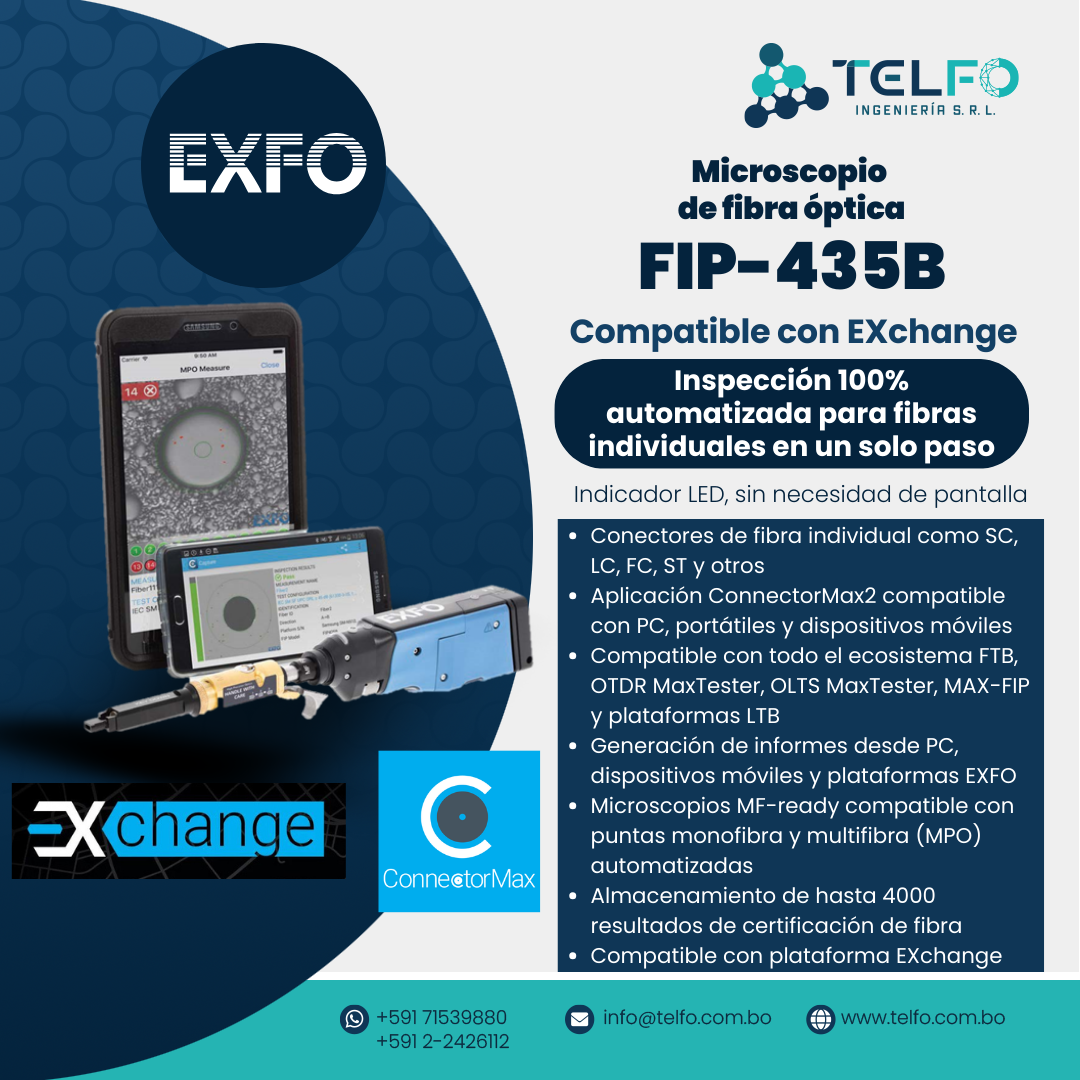

CARACTERÍSTICAS PRINCIPALES

• 100% automatizado para fibras individuales, inspección en un solo paso
• Operación sin pantalla gracias al indicador LED de aprobado/no aprobado

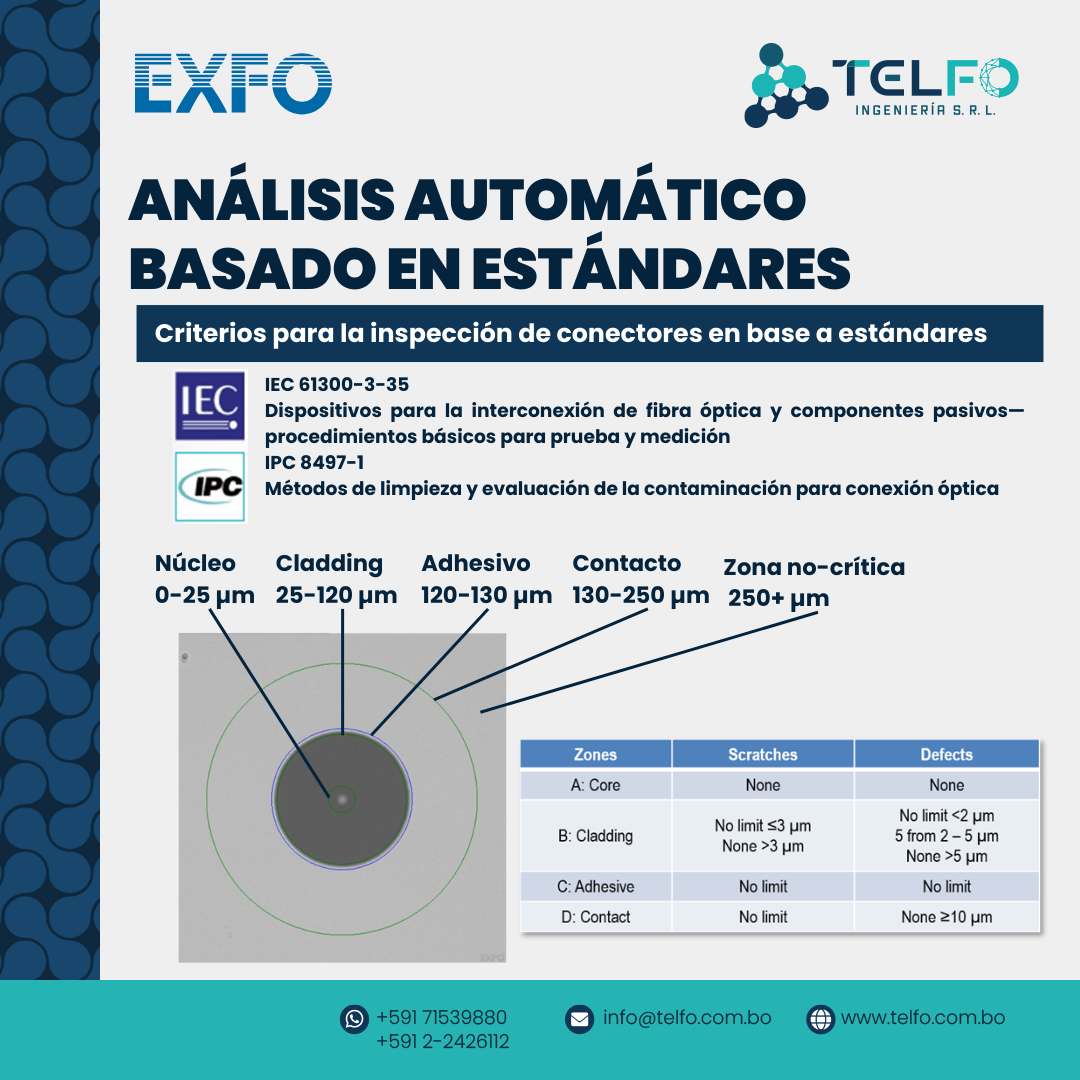

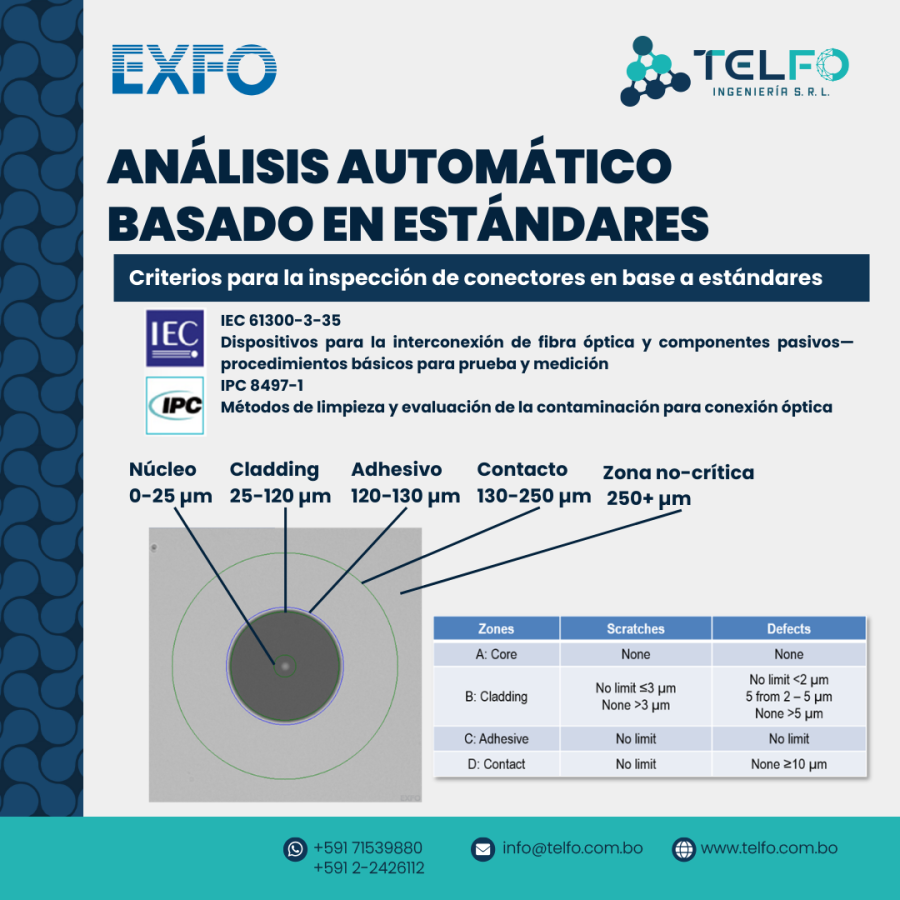

• Análisis de extremos de conectores integrados (normas IEC o personalizadas)
• Aplicación móvil ConnectorMax2 con multitud de funciones compatible con dispositivos Android™ e iOS™1.
• Informes completos en dispositivos móviles y plataformas de pruebas EXFO
• Batería para todo el día que nunca te fallará1
• Microscopios MF-ready compatibles con puntas monofibra y multifibra automatizadas
• Automatización de procesos mediante API REST disponible previa solicitud

APLICACIONES

• Oficinas centrales, centrales y cabeceras
• Centros de datos
• Tecnología inalámbrica (por ejemplo, 5G, FTTA, DAA, móviles pequeños)
• Fibra hasta el hogar (FTTH)

CONECTORES COMPATIBLES

• Conectores de fibra individual como SC, LC, FC, ST y otros
• Conectores MPO, MTP®2, Q-ODC-12®3, HMFOC®4, OptiTip®5 y MT
• Conectores multifibra de una o dos filas (12/24 ó 16/32)

1 Modelos inalámbricos FIP-435B
2 MTP es una marca registrada de US Conec Ltd.
3 Q-ODC es una marca registrada de Huber+Suhner
4 HMFOC es una marca registrada de CommScope Inc.
5 OptiTip es una marca registrada de Corning Cable Systems
